你的车充合格吗？16款车载充电器测试

476 大图 71

: 李.响 2017-04-07 05:04:30 来源：李.响 发布于: 北京

第 8/8 页：暴力拆解分析结构: 第 1/8 页：姐姐和妹妹竟被歹人跟踪第 2/8 页：劣质车充葬送了爱情第 3/8 页：16款车载充电器介绍第 4/8 页：实测车载充电器的充电快慢第 5/8 页：虚标车充不少第 6/8 页：过载与短路保护第 7/8 页：阻燃优先选金属材质第 8/8 页：暴力拆解分析结构

浏览全文 (共计8页)

六、拆解分析

　　经过阻燃性测试后，我们决定对这16款车载充电器进行拆解分析，在最大限度保留内部电路板完整性的情况下，分析其内部结构。

每一款车充密封性及做工都很不错，一时间有点无从下手。

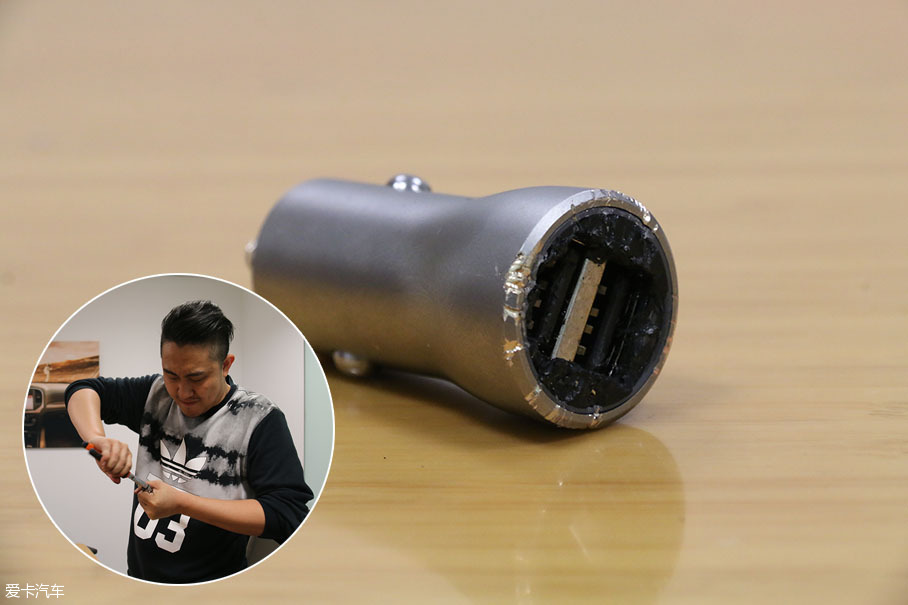

这一刻我想起了东莞的女工……除了小米可以便捷拆解以外，所有的车载充电器只能暴力拆解。

由于公牛采用了一体式纯铜机身，所以我们并没能成功将其拆开。

　　我们将所有车载充电器拆解后发现，它们的内部结构虽然千差万别但也有规律可循。而从车载充电器的内部结构及用材也能看出它是否物有所值。综合来看，小米的用材及各部件较为全面，下面我就以小米为例，为大家对比一下哪些因素会决定车载充电器的功能。

为了控制车载充电器的体积，小米的电路板上正反都分布着电子元件。灰色的正方体是多数车充都不具备的导热贴，其相连电路板与外壳，能够让电路板散热更充分。

在小米的电路板上我们还发现了保险丝的身影。

小米的充电接口与电路板直接焊接，这样做很大程度上提升了充电头的使用寿命，同时也不易造成短路。

在我们这次购买的车载充电器中，有部分采用导线将接口与电路板相接。显然这样做成本更低，但车充的使用寿命及充电稳定性无法保障。同时还存在一定的短路隐患，要知道这可是车充自身短路。

　　小米电路板另一侧的主要部件是滤波电解电容与电感。滤波电解电容的主要作用就是提升整个工作电路的稳定性，同时还可吸收电路工作过程中产生的电流波动。值得注意的是，在16款车载充电中我们都发现了它的身影。在滤波电解电容右边的就是电感，它的作用是防止电流变化过大，其通过与电容的合作，可以为用电设备提供最“干净”的直流电，减少用电设备损伤。

我们所购买的16款车载充电器，电感的绕组全部为铜线构成，但铜线的粗细及绕组的匝数却有着明显区别。例如我们所购买的“三无产品”，其铜线的粗细与绕组的做工确实对得起6元的价格。
