改GTI氙灯 高尔夫6舒适变豪华详解中篇

   作为一款紧凑型家用车,高尔夫6在上市之初就赚足了消费者的眼球。正式上市之后,很多地区高尔夫6暂无现车,购车仍需加价预定。高尔夫6自动舒适版与自动豪华版价格相差了4.7万。在这么高的价格差距中,在配置方面又有哪些差异呢?作为高6车主他们又有哪些高招为自己的爱车升级?在上期用车话题中我们介绍了一位高6车主加装定速巡航、真皮座椅等过程,详情请点击《升级与顶配哪个更划算》

8月用车话题

    本期的主角是仍然是这位炫清蓝高6的车主,在上一篇文章中曾经提到车主想更换GTI氙气大灯,但苦于配件的订货与发货需要周期原因需要在等待。前天车主接到了到货电话,氙灯更换过程准备开始了......

    上期车主更换的配置有:真皮座椅定速巡航GPS导航

准备更换大灯总成
准备更换的高6大灯总成

大灯总成已经到货
GTI大灯总成到货

    在打开纸箱之前,大灯总成是由木箱装订包裹,保证了运输过程中不会被损坏。这套GTI大灯总成的价格是6000元,已经包含了灯泡和线束价格,此外需要单独购买J519网络控制单元,价格是1200元,安装的工时费是200元,总计花费是7400元。


7200元算不算贵?GTI氙灯总成到货


     车主在更换氙灯之前,走访了京城最知名的大众4S店,询问氙灯的价格。 一个大灯总成要1万元,不能改装,否则没有质保。真的不明白,大众的原厂配件,指定的4S换东西就没有质保,而且1万元换一个大灯总成,2个要多少钱?大家算算,光是一对氙灯就可以远超顶配车的钱了。

豪华版
豪华版大灯总成

舒适版
舒适版大灯总成

    于是车主就动了网购的心思,联系到了一些卖家,最后卖家给出的价格就是我们上面写到的价格,含工时费的安装下来是7400元。比4S相比便宜不少,另外也有质保。

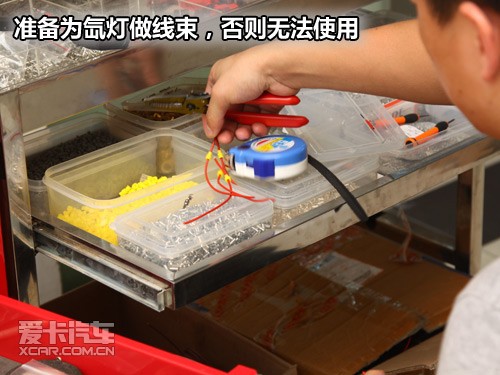

准备制作转接线
制作转接线束

    在安装GTI氙气大灯总成之前,还要制作一套10针转14针的线束,因为原车线束只提供了10针接头,而这套氙灯总成的接头是14针,因此需要一条转换线。在高6原厂顶配车型中,也是通过该方法解决的。

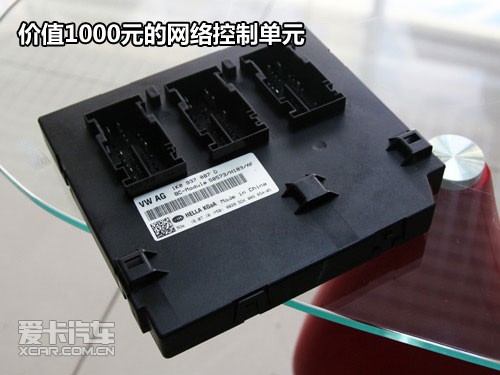

J519网络控制单元
价值千元的网络控制单元J519

    买到GTI大灯总成很容易,但是如果能订到价值千元的网络控制单元J519就不是很容易了,它与原车的网络控制单元有什么区别呢?请看下面的文章。

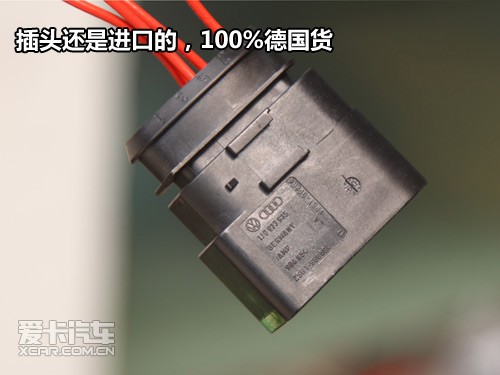

德国进口
插头是进口的

转接头 转接头
线序接法

    GTI氙灯有两个负极,而原车卤素大灯只有一个负极因此用直接10针的接口就可以,虽然是两个负极,但是通过转接线接到大线上又变回了一个。

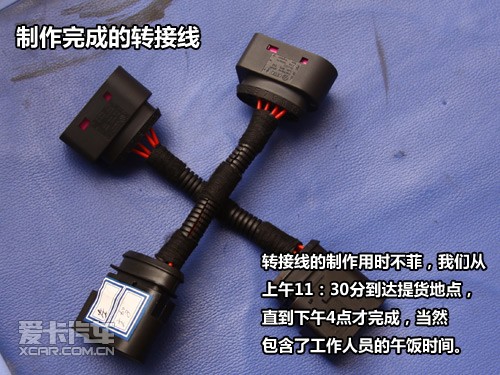

制作完成
制作完成的线束

    说到转接线的制作,不得不承认比较费时间,首先线序要保持同一长度,其次要保证插针牢固不能松动,最后要用绝缘胶布将线束包裹好。在安装时我们发现大灯的接线方法应该是一致的,不存在左右的区分,因此给我们后来在安装过程中带来了不少的麻烦。


制作大灯线束,错一根就不亮

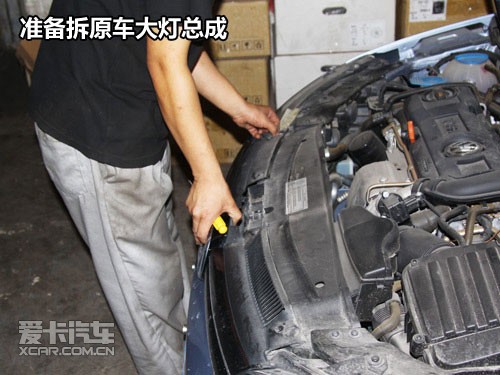

    拆下大灯总成之前,按照顺序应该先拆下进气格栅,再拆下前杠,最后拆下大灯总成。在拆保险杠的过程中一定要非常小心,要用巧力而不是蛮力。因为前杠很多地方都是用塑料卡扣固定的,因此卡扣诊断或损坏会导致保险杠变形。

拆进气格栅
先拆下进气格栅

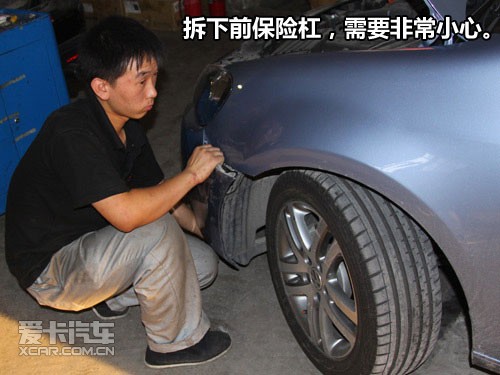

拆前杠
再拆下保险杠

拆大灯 拆大灯

    拆下大灯总成并不复杂,固定的螺丝分为上、前、侧,三个不同位置,只要将三个方向的螺丝拧掉,大灯即可顺利拆下。

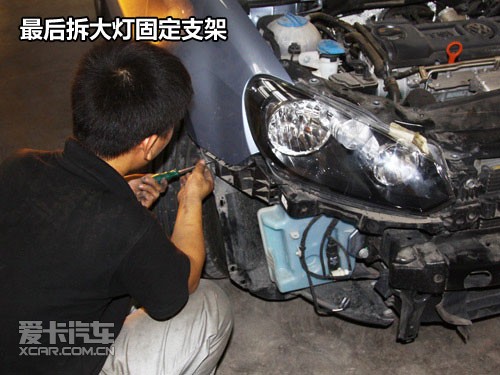

拆大灯支架
最后拆下大灯总成

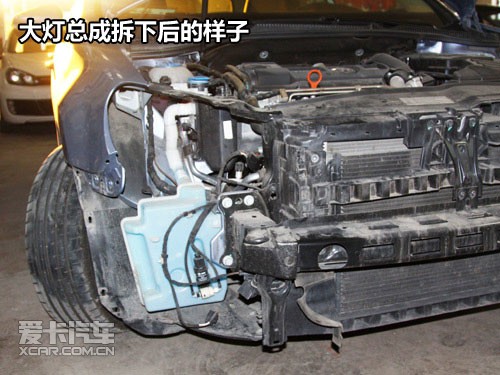

拆完之后
玻璃水的容积不小

    原来玻璃水的储存器隐藏在右前大灯的下方,容积不小。

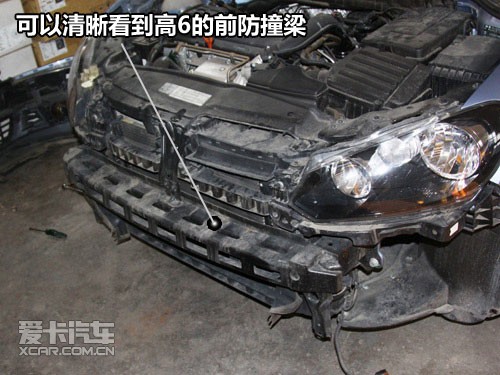

前防撞梁
可以看到防撞梁

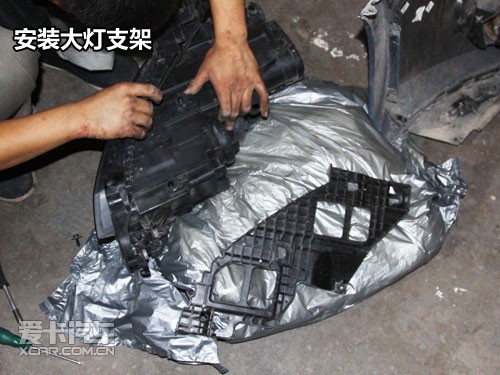

安装大灯支架
安装大灯支架

    新的GTI大灯总成不包含支架,因此需要将原车的拆下在装到新的总成上。此外出于成本和工时的考虑,高6车主没有加装随动转向模块。

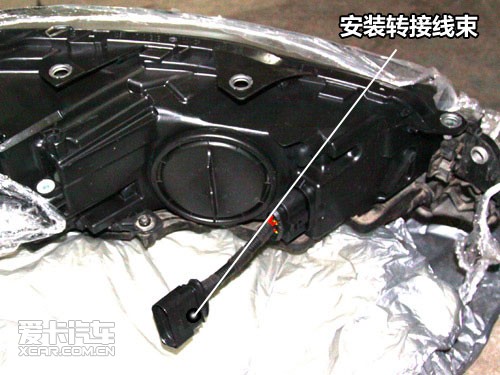

大灯接头
大灯转接线速

原厂车灯
拆下的右侧大灯总成

GTI大灯
安装GTI大灯总成

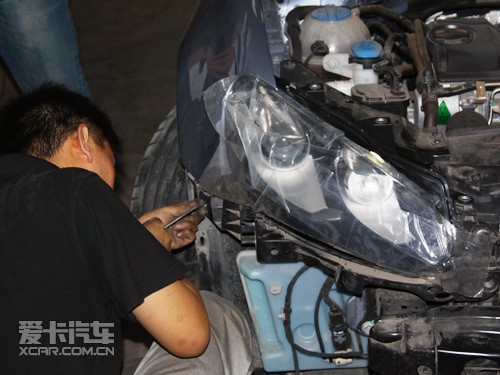

    按照之前拆大灯总成的方法,再将新的总成还原。在安装过程中螺丝不要完全拧紧,给大灯高度预留一定调节间隙,以便和保险杠匹配。

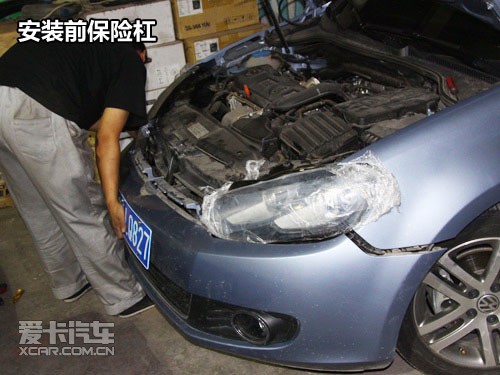

安装保险杠
安装前保险杠

网络控制器位置
J519网络控制单元

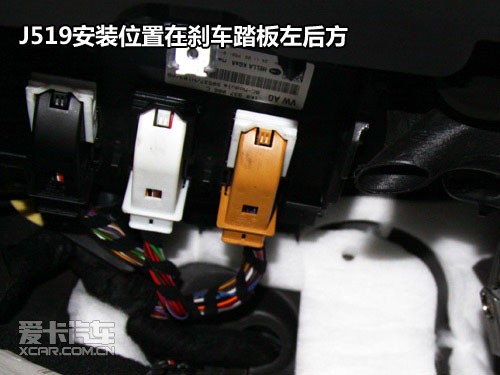

    上图是J519网络控制单元所安装的位置,在更改网路控制单元之前还需要先跳线,因为原车086与改后087在针脚定义上有两针不同。因此,为了保证氙灯的正常使用,就必须跳这两针。

换用的087 原装的086
两针之差多花了千元

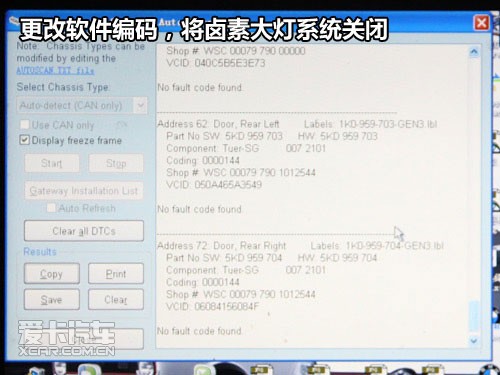

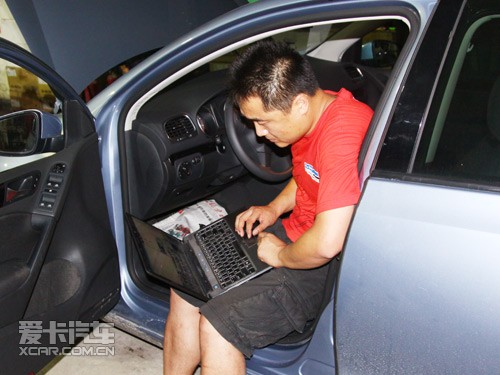

电脑调试
修改编码

    修改编码的同时还要将钥匙进行重新匹配,高尔夫6的两把折叠钥匙(包含备用)都要匹配,如果不进行匹配的话钥匙会出现失灵的情况。

软件版本
该软件已经是目前最新版本

    目前最新的VCDS软件的版本是10.6.0,没有中文版本,只有这个版本才支持氙灯的改写,此外硬件成本的投入也很高。

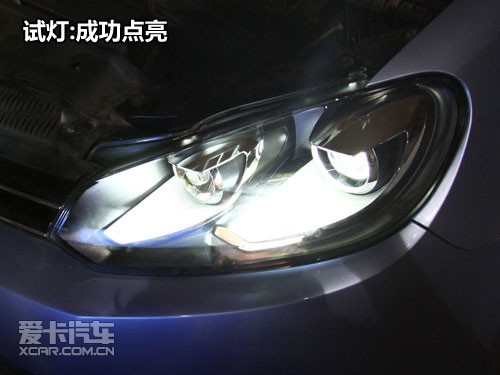

大灯点亮
试灯:成功点亮

    这套GTI氙灯总成是双光一体,通过双氙的原理,一个透镜、一套氙源、通过拨光片,在一个灯头上实现远近光的变换。在氙灯成功点亮之后,还要将原来的卤素大灯系统控制关闭,以保证氙灯有足够的亮度。


成功安装J519,氙灯点亮

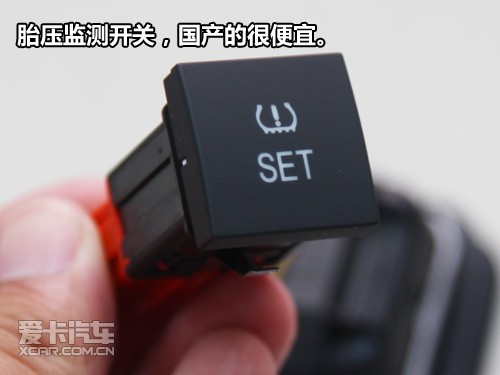

     国产的胎压开关,目前在汽配城都可以买到,质量也没有问题,而进口的开关价格至少要180元,与国产开关相比贵了近一倍。

国产开关
国产的胎压开关

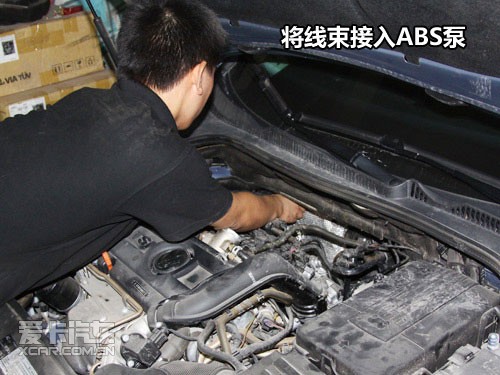

接入ABS泵
连接线束

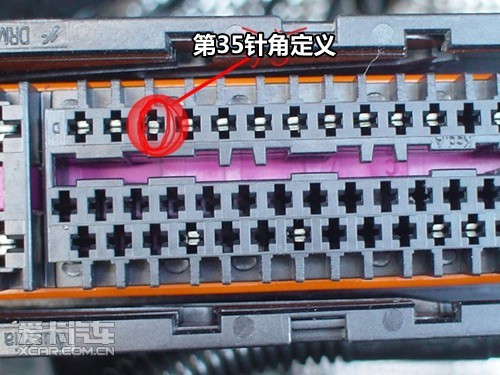

    高6利用ABS加装胎压监测是可以的,但与早期速腾的接线不一样。线是接在35脚上。发动机舱取下插座(向上拉那个锁扣,安装时向下压),再取下防尘罩,可以看到最下面一排线的标号33--48,33号脚向右数第三个脚35号,监测线就是接在这个脚上。

针脚定义
针脚定义

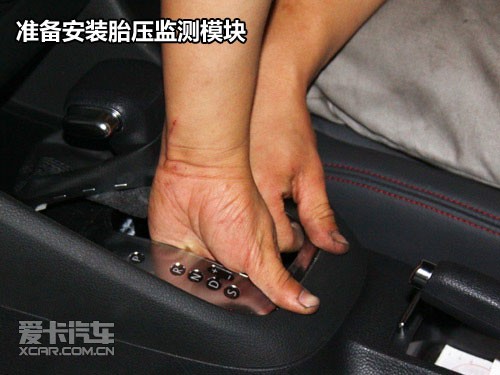

拆下装饰板
安装模块

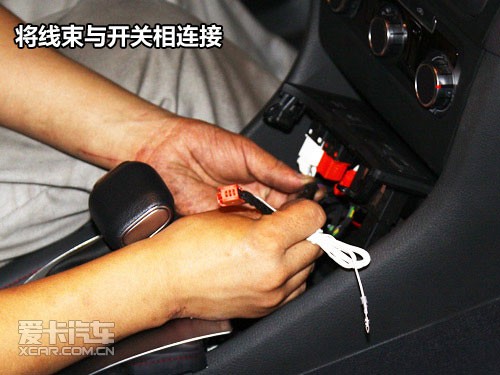

    在安装线束时,我们遇到了线束连接错误,导致我们将线束重新整理,花费了不少时间。在激活氙灯的过程中,已经将胎压检测代码提前激活,因此在正常安装情况下通电即可使用。

连接线束
连接线束

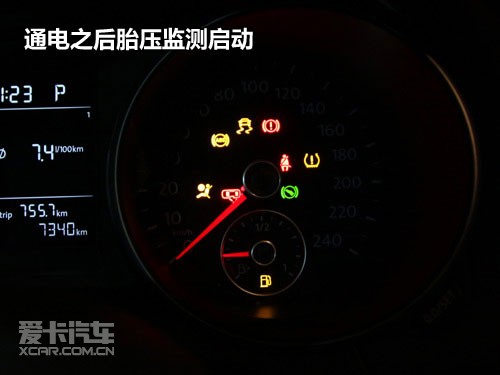

已经激活
在仪表上成功显示

视线比以前提高,效果很好:

    在整个安装过程中,最为复杂的就是将错误的线束重新整理,为施工带来了很多不必要的麻烦。 使用10.6版本的软件可以解决氙灯设置问题,软件也非常好找,直接可以从网上下载。此外,10.6版在帮助说明中没有介绍怎样关闭卤素大灯,可以从GTI的程序中直接复制代码,这样比较简便。据车主说:“氙灯安装之后,在夜晚的行车效果提升了一个档次,视线比以前要好。以前经常被别的车晃,现在也不怕了。呵呵!开个玩笑。”


安装胎压检测,对行车有帮助
